কিভাবে একটি PCD নন স্ট্যান্ডার্ড ফর্মিং কাটার উচ্চ-নির্ভুল যন্ত্রকে রূপান্তর করতে পারে

নিবন্ধের সারাংশ: A পিসিডি নন স্ট্যান্ডার্ড ফর্মিং কাটারমেশিনিং অপারেশনের জন্য ডিজাইন করা হয়েছে যেখানে স্ট্যান্ডার্ড কাটিয়া সরঞ্জামগুলি জটিল কনট্যুর, ধাপ, খাঁজ বা বিশেষ প্রোফাইলগুলি দক্ষতার সাথে পুনরুত্পাদন করতে পারে না। একটি কার্বাইড বডির সাথে একটি পিসিডি টুল হেডকে একত্রিত করে, এই কাস্টমাইজড টুলিং সলিউশনটি চমৎকার পরিধান প্রতিরোধ, মাত্রিক স্থিতিশীলতা, মসৃণ পৃষ্ঠের সমাপ্তি এবং এক-ধাপে গঠনের ক্ষমতা প্রদান করে।ওয়াংডেফুস্বয়ংচালিত, মহাকাশ, 3C ইলেকট্রনিক্স, এবং চিকিৎসা সরঞ্জাম উত্পাদন জুড়ে চাহিদার অ্যাপ্লিকেশনের জন্য কাস্টমাইজড PCD টুলিং সমাধান প্রদান করে।

সূচিপত্র

একটি PCD নন স্ট্যান্ডার্ড ফর্মিং কাটার কি?

পিসিD কেন নির্ভুলতা গঠনের জন্য উপযুক্ত?

মূল স্পেসিফিকেশন এবং কাস্টমাইজেশন বিকল্প

প্রধান সুবিধা কি?

এটা কোথায় ব্যবহার করা হয়?

কিভাবে আপনি সঠিক কর্তনকারী নির্বাচন করা উচিত?

কাস্টম টুলিং কিভাবে উত্পাদন দক্ষতা উন্নত করে?

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

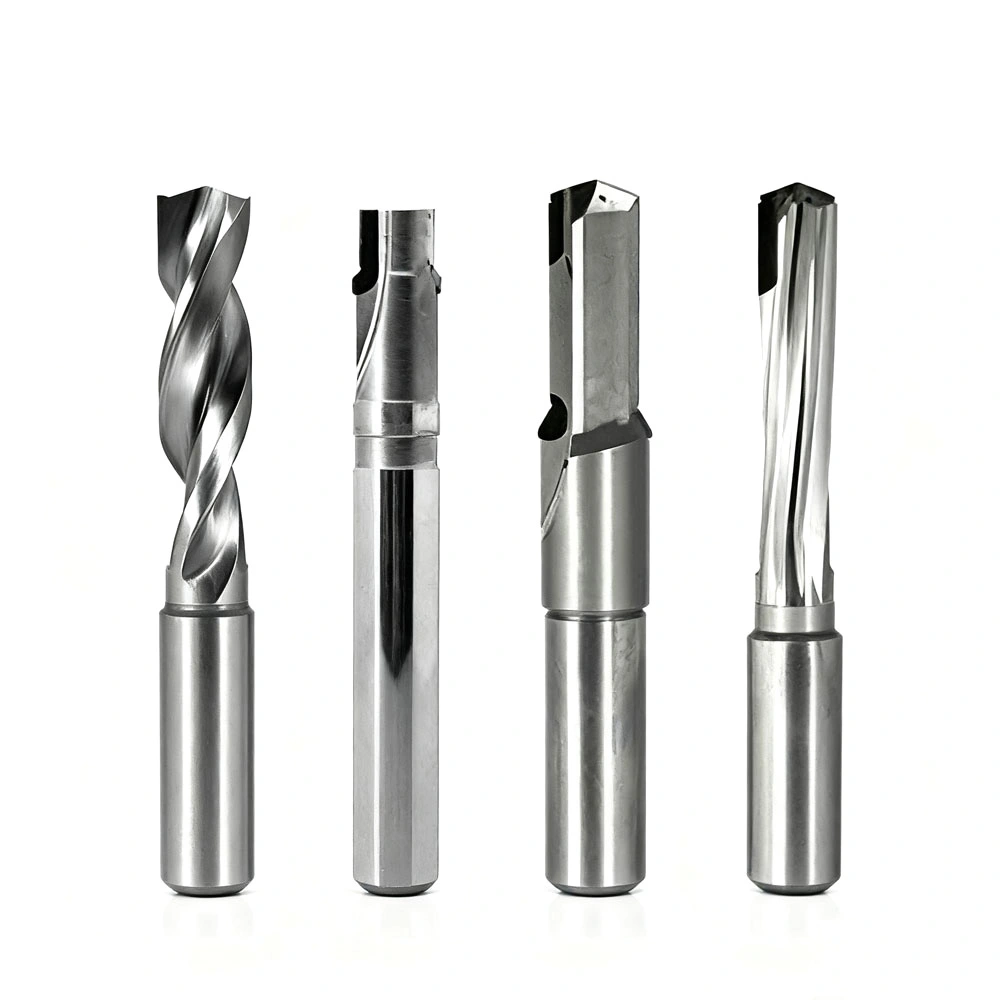

একটি PCD নন স্ট্যান্ডার্ড ফর্মিং কাটার কি?

A পিসিD নন স্ট্যান্ডার্ড গঠন কর্তনকারীজটিল বা অ-মানক জ্যামিতি সহ ওয়ার্কপিস মেশিন করার জন্য একটি কাস্টম-ডিজাইন করা কাটিং টুল। প্রচলিত শেষ মিল বা সাধারণ-উদ্দেশ্য কাটার থেকে ভিন্ন, এটি একটি নির্দিষ্ট উপাদানের প্রকৃত কনট্যুর, সহনশীলতা, উপাদান এবং উত্পাদন প্রয়োজনীয়তার চারপাশে ইঞ্জিনিয়ার করা হয়।

টুলটি সাধারণত a কে একত্রিত করেপলিক্রিস্টালাইন হীরা (পিসিডি) কাটা মাথাএকটি উচ্চ শক্তি কার্বাইড টুল বডি সঙ্গে. পণ্যের স্পেসিফিকেশন অনুযায়ী, PCD কাটিয়া বিভাগ প্রায় একটি কঠোরতা পৌঁছতে পারে8000 HV, যখন এর তাপ পরিবাহিতা চারপাশে পৌঁছাতে পারে700 W/mK. এই বৈশিষ্ট্যগুলি অত্যাধুনিক স্থিতিশীলতা বজায় রাখতে, পরিধান কমাতে এবং মেশিনিং তাপ দক্ষতার সাথে নষ্ট করতে সহায়তা করে।

অনিয়মিত কনট্যুর, ধাপযুক্ত ছিদ্র, খাঁজ, বাঁকা পৃষ্ঠ বা অন্যান্য বিশেষ প্রোফাইল সহ উপাদান উত্পাদনকারী নির্মাতাদের জন্য, কাস্টম ফর্মিং জ্যামিতি একাধিক মেশিনিং পর্যায়গুলি দূর করতে পারে। ধীরে ধীরে একটি আকৃতি পুনরুত্পাদন করার জন্য বেশ কয়েকটি সরঞ্জাম ব্যবহার করার পরিবর্তে, একটি সঠিকভাবে ইঞ্জিনিয়ারড ফর্মিং কাটার একটি একক মেশিনিং অপারেশনে উদ্দেশ্যযুক্ত প্রোফাইলটি সম্পূর্ণ করতে পারে।

কাস্টমাইজড টুলিং ক্ষমতা সম্পর্কে আরও তথ্যের জন্য, Wangdefu থেকে অ-মানক কাস্টম টুলস সমাধানগুলি দেখুন।

পিসিD কেন নির্ভুলতা গঠনের জন্য উপযুক্ত?

উপাদান নির্বাচন টুলের জীবন, পৃষ্ঠের গুণমান, মাত্রিক সামঞ্জস্য এবং যন্ত্রের ব্যয়ের উপর সরাসরি প্রভাব ফেলে। PCD অ লৌহঘটিত এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পদার্থের জন্য বিশেষভাবে আকর্ষণীয় কারণ এর চরম কঠোরতা এবং পরিধান প্রতিরোধ ক্ষমতা বর্ধিত উত্পাদন চক্রের উপর একটি স্থিতিশীল কাটিয়া প্রান্ত বজায় রাখতে সাহায্য করে।

উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের

পিসিD প্রচলিত কার্বাইডের তুলনায় যথেষ্ট কঠিন। এই কাটিয়া প্রান্ত ক্রমাগত মেশিনিং সময় ধীরে ধীরে পরিধান প্রতিরোধ করার অনুমতি দেয়. একটি আরও স্থিতিশীল প্রান্ত নির্মাতাদের দীর্ঘ সময়ের জন্য মাত্রিক নির্ভুলতা বজায় রাখতে এবং সরঞ্জাম প্রতিস্থাপনের ফ্রিকোয়েন্সি কমাতে সাহায্য করতে পারে।

দক্ষ তাপ অপচয়

তাপ জমে তাপ বিকৃতি ঘটাতে পারে এবং নেতিবাচকভাবে যন্ত্রের সঠিকতাকে প্রভাবিত করতে পারে। PCD এর উচ্চ তাপ পরিবাহিতা রয়েছে, যার ফলে কাটিং জোনে উৎপন্ন তাপ দ্রুত নষ্ট হয়ে যায়। এই বৈশিষ্ট্যটি বিশেষভাবে মূল্যবান যখন অ্যালুমিনিয়াম খাদ এবং অন্যান্য উপকরণ যেখানে পৃষ্ঠের গুণমান এবং মাত্রিক স্থিতিশীলতা গুরুত্বপূর্ণ।

স্থিতিশীল সারফেস ফিনিশিং

একটি ধারালো এবং পরিধান-প্রতিরোধী PCD প্রান্ত পরিষ্কার, সামঞ্জস্যপূর্ণ কাটিং ফলাফল তৈরি করতে পারে। যখন টুল জ্যামিতি সঠিকভাবে ওয়ার্কপিসের সাথে মিলে যায়, জটিল পৃষ্ঠগুলি কম গৌণ ক্রিয়াকলাপের সাথে পুনরুত্পাদন করা যেতে পারে।

মূল স্পেসিফিকেশন এবং কাস্টমাইজেশন বিকল্প

যেহেতু ফর্মিং সরঞ্জামগুলি পৃথক ওয়ার্কপিস অনুসারে তৈরি করা হয়, সেখানে কোনও একক সর্বজনীন কনফিগারেশন নেই। সরঞ্জামের মাত্রা এবং জ্যামিতি উপাদান অঙ্কন, মেশিনিং উপাদান, CNC সরঞ্জাম, উত্পাদনের পরিমাণ এবং প্রয়োজনীয় সহনশীলতা থেকে নির্ধারণ করা উচিত।

এই কাস্টমাইজেশন পদ্ধতিটি কেবলমাত্র একটি কাটিয়া আনুষঙ্গিক থেকে সরঞ্জামটিকে আরও বেশি করে তোলে। এটি উপাদানটির চূড়ান্ত জ্যামিতির চারপাশে তৈরি একটি মেশিনিং সমাধান হয়ে ওঠে।

একটি PCD নন স্ট্যান্ডার্ড ফর্মিং কাটার প্রধান সুবিধা কি কি?

1. এক ধাপ গঠন

সর্বাধিক উল্লেখযোগ্য সুবিধা হল একটি বিশেষ সরঞ্জামে একাধিক গঠনের প্রয়োজনীয়তা একত্রিত করার ক্ষমতা। যেখানে একটি প্রচলিত প্রক্রিয়ার জন্য একাধিক কাটার এবং টুল পরিবর্তনের প্রয়োজন হতে পারে, একটি কাস্টম গঠনকারী কাটার সম্ভাব্যভাবে একটি পাসে লক্ষ্য প্রোফাইল সম্পূর্ণ করতে পারে।

• কম মেশিনিং অপারেশন
• টুল পরিবর্তন ফ্রিকোয়েন্সি হ্রাস
• সংক্ষিপ্ত উত্পাদন চক্র
• আরো সামঞ্জস্যপূর্ণ বৈশিষ্ট্য অবস্থান
• একাধিক সমাপ্তি প্রক্রিয়ার উপর কম নির্ভরতা

2. আর টুল লাইফ

পিসিD এর উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের পুনরাবৃত্তি উত্পাদনের সময় কাটিয়া কর্মক্ষমতা বজায় রাখতে সাহায্য করে। দীর্ঘ ব্যবহারযোগ্য টুল লাইফ মেশিনের বাধা কমাতে পারে এবং উৎপাদন পরিকল্পনাকে সহজ করতে পারে, বিশেষ করে উচ্চ-ভলিউম মেশিনিংয়ের জন্য।

3. উন্নত সারফেস কোয়ালিটি

মসৃণ পৃষ্ঠতল তৈরির জন্য স্থিতিশীল কাট-এজ জ্যামিতি অপরিহার্য। একটি কাস্টমাইজড ফর্মিং প্রোফাইল প্রয়োজনীয় কনট্যুর সঠিকভাবে পুনরুত্পাদন করতে পারে যখন একাধিক টুল ট্রানজিশনের কারণে অসামঞ্জস্যপূর্ণ মেশিনিং চিহ্নের ঝুঁকি হ্রাস করে।

4. অ্যাপ্লিকেশন-নির্দিষ্ট জ্যামিতি

প্রতিটি উপাদান বিভিন্ন মেশিনিং চ্যালেঞ্জ উপস্থাপন করে। ব্লেডের আকৃতি, বাঁশির সংখ্যা, হেলিক্স অ্যাঙ্গেল, শ্যাঙ্ক কনফিগারেশন, ব্যাস, এবং কুল্যান্ট-চ্যানেলের নকশা একটি আদর্শ সরঞ্জামের সাথে ওয়ার্কপিসকে জোর করে ফিট করার পরিবর্তে প্রয়োগের জন্য সামঞ্জস্য করা যেতে পারে।

এটা কোথায় ব্যবহার করা হয়?

কাস্টম পিসিডি গঠনকারী কাটারগুলি বিশেষভাবে উপযোগী হয় যখন উপাদান জ্যামিতি এবং উত্পাদনের সামঞ্জস্য স্ট্যান্ডার্ড টুলিং প্রদান করতে পারে তার চেয়ে বেশি দাবি করা হয়।

• স্বয়ংচালিত:অ্যালুমিনিয়াম খাদ হাউজিং, ট্রান্সমিশন উপাদান, কাঠামোগত অংশ, এবং নির্ভুল ধাপ গর্ত.
• মহাকাশ:কার্বন-ফাইবার কম্পোজিট উপাদান এবং লাইটওয়েট স্ট্রাকচারাল পার্টস যার জন্য নিয়ন্ত্রিত ফিনিশিং প্রয়োজন।
• 3C ইলেকট্রনিক্স:অ্যালুমিনিয়াম খাদ মিড-ফ্রেম, হাউজিং এবং মোবাইল ফোন এবং কম্পিউটারের জন্য নির্ভুল উপাদান।
• চিকিৎসা সরঞ্জাম:যথার্থ উপাদান যেখানে মাত্রিক পুনরাবৃত্তিযোগ্যতা এবং পৃষ্ঠের গুণমান গুরুত্বপূর্ণ।
• শিল্প উত্পাদন:বিশেষ খাঁজ, অনিয়মিত কনট্যুর, বাঁকা প্রোফাইল, এবং কাস্টমাইজড গঠন অপারেশন।

টুলটি বিশেষত অলৌহঘটিত ধাতু যেমন অ্যালুমিনিয়াম এবং তামা, সেইসাথে কার্বন-ফাইবার কম্পোজিট, গ্লাস-ফাইবার রিইনফোর্সড প্লাস্টিক এবং নির্বাচিত উচ্চ-কঠোরতা ইঞ্জিনিয়ারিং প্লাস্টিকের জন্য উপযুক্ত।

কিভাবে আপনি সঠিক কর্তনকারী নির্বাচন করা উচিত?

একটি কাস্টম ফর্মিং টুল নির্বাচন করা টুল ক্যাটালগের পরিবর্তে কম্পোনেন্ট দিয়ে শুরু করা উচিত। টুল জ্যামিতি চূড়ান্ত করার আগে ইঞ্জিনিয়ারদের পুরো মেশিনিং প্রক্রিয়াটি মূল্যায়ন করা উচিত।

1. ওয়ার্কপিস উপাদান সংজ্ঞায়িত করুন:কঠোরতা, ঘর্ষণকারীতা, তাপীয় বৈশিষ্ট্য এবং চিপ আচরণ সনাক্ত করুন।
2. উপাদান অঙ্কন বিশ্লেষণ:কনট্যুর, খাঁজ, ব্যাসার্ধ, ধাপ, গর্ত প্রোফাইল, এবং মাত্রিক সহনশীলতা পর্যালোচনা করুন।
3. সিএনসি মেশিন নিশ্চিত করুন:টাকু গতি, শক্তি, টুল-ধারক ইন্টারফেস, উপলব্ধ কুল্যান্ট, এবং মেশিনিং খাম পরীক্ষা করুন।
4. উত্পাদন প্রয়োজনীয়তা নির্ধারণ করুন:ব্যাচের আকার, চক্রের সময়, টুল-লাইফ প্রত্যাশা এবং প্রয়োজনীয় ধারাবাহিকতা বিবেচনা করুন।
5. কাটার জ্যামিতি অপ্টিমাইজ করুন:উপযুক্ত ব্যাস, বাঁশির বিন্যাস, হেলিক্স অ্যাঙ্গেল, শ্যাঙ্ক ডিজাইন এবং গঠন প্রোফাইল নির্বাচন করুন।
6. চূড়ান্ত নকশা যাচাই করুন:টুলটি প্রকৃত উৎপাদন পরিবেশের সাথে মেলে তা নিশ্চিত করতে CAD অঙ্কন এবং মেশিনিং ফিডব্যাক ব্যবহার করুন।

কাস্টমাইজড টুলিংয়ের জন্য, একটি বিশদ CAD অঙ্কন বা বিদ্যমান নমুনা প্রদান করা টুল ডিজাইনের নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করতে পারে। ওয়ার্কপিস উপাদান, মেশিনের মডেল, মেশিনের অবস্থা, প্রয়োজনীয় সহনশীলতা এবং লক্ষ্য উত্পাদনের পরিমাণ সম্পর্কে তথ্যও মূল্যবান।

কাস্টম টুলিং কিভাবে উত্পাদন দক্ষতা উন্নত করে?

একটি কাস্টম গঠন কর্তনকারীর অর্থনৈতিক মূল্য শুধুমাত্র তার ক্রয় মূল্য দ্বারা নির্ধারিত হয় না। আরও গুরুত্বপূর্ণ বিবেচনা হল মেশিনিং প্রক্রিয়ায় এর মোট অবদান।

উদাহরণ স্বরূপ, একটি কম্পোনেন্ট যার জন্য বেশ কিছু স্ট্যান্ডার্ড কাটারের প্রয়োজন হয় বারবার টুল পরিবর্তন, রিপজিশনিং, ইন্টারমিডিয়েট ইন্সপেকশন এবং অতিরিক্ত ফিনিশিং অপারেশন জড়িত থাকতে পারে। একটি ডেডিকেটেড ফর্মিং টুল উপযুক্ত অপারেশন একত্রিত করতে পারে এবং প্রক্রিয়া জটিলতা কমাতে পারে।

এটি বেশ কয়েকটি পরিমাপযোগ্য সুবিধা প্রদান করতে পারে:

• টুল পরিবর্তনের কারণে কম অ-কাটিং সময়
• মেশিনিং পর্যায়ে সংখ্যা হ্রাস
• ব্যাচগুলির মধ্যে উন্নত মাত্রিক সামঞ্জস্য
• সম্ভাব্য কম শ্রম এবং পরিদর্শন প্রয়োজনীয়তা
• আরো অনুমানযোগ্য উত্পাদন সময়সূচী
• স্বয়ংক্রিয় সিএনসি উত্পাদনের জন্য আরও উপযুক্ততা

ওয়াংডেফু উৎপাদনের মাধ্যমে R&D এবং ইঞ্জিনিয়ারিং ডিজাইন থেকে কাস্টম PCD টুলিং সমর্থন করে। এর নির্ভুল টুলিং ব্যবসার এক দশকেরও বেশি অভিজ্ঞতা রয়েছে এবং এটি স্বয়ংচালিত, মহাকাশ, 3C এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশন পরিবেশন করে। সংস্থাটি আরও বলেছে যে এর টুলিং নির্ভুলতা উচ্চ নির্ভুলতা স্তরে পৌঁছাতে পারে, গ্রাহকদেরকে সমর্থন করে যারা পুনরাবৃত্তিযোগ্য মেশিনিং কার্যকারিতা খুঁজছেন।

সম্পর্কিত নির্ভুল সমাধান অন্বেষণ করতে, দেখুনCNC কাটিয়া টুলবিভাগ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি PCD নন স্ট্যান্ডার্ড ফর্মিং কাটার প্রধান উদ্দেশ্য কি?

এর মূল উদ্দেশ্য হল মেশিনের জটিল বা কাস্টমাইজড ওয়ার্কপিস প্রোফাইল একটি ডেডিকেটেড কাটিং জ্যামিতি সহ। এটি একটি টুলে বিভিন্ন গঠনের প্রয়োজনীয়তা একত্রিত করতে পারে এবং একাধিক মেশিনিং অপারেশনের প্রয়োজনীয়তা কমাতে পারে।

কি উপকরণ PCD গঠন কাটার মেশিন করতে পারেন?

এগুলি সাধারণত অ্যালুমিনিয়াম, তামা এবং তাদের সংকর ধাতুগুলির মতো অ লৌহঘটিত উপকরণগুলির জন্য উপযুক্ত। টুল ডিজাইনের উপর নির্ভর করে, এগুলি কার্বন-ফাইবার কম্পোজিট, গ্লাস-ফাইবার রিইনফোর্সড প্লাস্টিক এবং নির্বাচিত ইঞ্জিনিয়ারিং প্লাস্টিকগুলির জন্যও ব্যবহার করা যেতে পারে।

কাটার ব্যাস এবং ফলক জ্যামিতি কাস্টমাইজ করা যাবে?

হ্যাঁ। ব্যাস, ব্লেড প্রোফাইল, বাঁশির সংখ্যা, হেলিক্স কোণ, শ্যাঙ্ক কনফিগারেশন এবং অন্যান্য কাঠামোগত বৈশিষ্ট্যগুলি ওয়ার্কপিস অঙ্কন এবং মেশিনের প্রয়োজনীয়তা অনুসারে ডিজাইন করা যেতে পারে। উপলব্ধ মাত্রা একটি মান আকার সীমাবদ্ধ নয়.

একটি কাস্টম গঠন কর্তনকারী বিকাশ করতে কি তথ্য প্রয়োজন?

একটি বিস্তারিত CAD অঙ্কন অত্যন্ত সুপারিশ করা হয়. প্রকৌশলীদের অবশ্যই ওয়ার্কপিস উপাদান, লক্ষ্য সহনশীলতা, মেশিনিং সরঞ্জাম, টাকু অবস্থা, উত্পাদনের পরিমাণ এবং বর্তমান মেশিনিং সমস্যাগুলি সরবরাহ করা উচিত। একটি বিদ্যমান টুল বা উপাদান নমুনা নকশা পরিমার্জিত সাহায্য করতে পারেন.

কেন একটি প্রচলিত কার্বাইড কাটার পরিবর্তে PCD চয়ন?

পিসিD উল্লেখযোগ্যভাবে উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের অফার করে, যা দীর্ঘ সময়ের জন্য একটি তীক্ষ্ণ কাটিং প্রান্ত বজায় রাখতে সাহায্য করতে পারে। উপযুক্ত অ্যাপ্লিকেশনের জন্য, এটি মাত্রিক স্থিতিশীলতা, পৃষ্ঠের গুণমান, টুলের জীবন এবং সামগ্রিক যন্ত্র দক্ষতা উন্নত করতে পারে।

উপসংহার

একটি সঠিকভাবে প্রকৌশলীপিসিD নন স্ট্যান্ডার্ড গঠন কর্তনকারীএকটি জটিল মেশিনিং অপারেশনকে আরও নিয়ন্ত্রিত এবং দক্ষ প্রক্রিয়ায় পরিণত করতে পারে। এর পিসিডি কঠোরতা, কাস্টমাইজড গঠনের জ্যামিতি, কার্বাইড-বডি শক্তি এবং এক-ধাপে মেশিনিং ক্ষমতার সংমিশ্রণ এটিকে প্রয়োজনীয় কনট্যুর এবং পৃষ্ঠের প্রয়োজনীয়তা সহ নির্ভুল উপাদানগুলির জন্য একটি মূল্যবান বিকল্প করে তোলে। নির্ভুল টুলিং-এ এক দশকেরও বেশি অভিজ্ঞতা সহ, Wangdefu নির্ভরযোগ্য কর্মক্ষমতা এবং অ্যাপ্লিকেশন-নির্দিষ্ট টুল ডিজাইনের জন্য প্রস্তুতকারকদের জন্য কাস্টমাইজড সমাধান প্রদান করে। আপনি যদি একটি জটিল মেশিনিং প্রক্রিয়া তৈরি করেন বা আপনার উপাদান অঙ্কনের চারপাশে ডিজাইন করা একটি কাটার প্রয়োজন হয়,আমাদের সাথে যোগাযোগ করুনআপনার টুলিং প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং একটি কাস্টমাইজড সমাধান পেতে।
